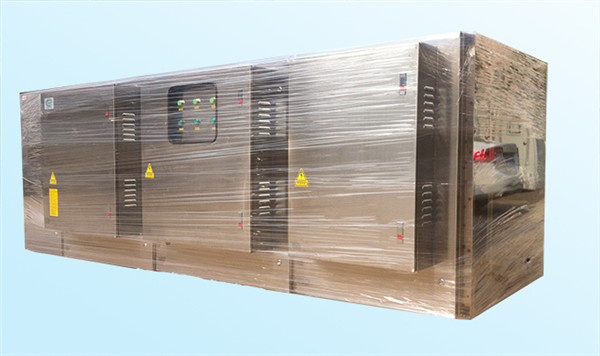

名稱：UV光解光觸媒除臭廢氣凈化器

UV光解光觸媒除臭設備廢氣凈化器
型號：FTUV-40K
品牌：福泰
處理風量：40000m3/H
外型尺寸：3690*1550*1905mm
風口尺寸：1245*1675mm
紫外UV數：84支
UV長度：1200mm
電壓：380V
功率：12600w
加工定制：是
適用星級：五星級
應用范圍：橡膠廠 化工廠 制藥廠 污水處理廠 垃圾轉運站 煉油廠

一、UV光解凈化器的構造
UV光解凈化器其構造由微波發生器、離子臭氧發生器、控制箱、中效過濾、二氧化鈦光觸媒、外箱體組成。
二、工作原理
利用特制的高能高臭氧UV紫外線光束照射有機氣體及空氣中的氧分子，裂解有機氣體的分子鍵，并分解空氣中的氧分子產生游離氧，即活性氧，UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧)。游離狀態的污染物分子與臭氧氧化結合成小分子無害或低害的化合物，如CO2、H2O等。從而達到凈化氣體的效果。凈化能力可達99%。
反應工程式：1、UV + 高分子有機物→低分子有機物
2、UV + 空氣( O2) →O3
3、低分子有機物+ O3→ CO2+ H2O +N2
三、技術理論支持

本UV高效光解凈化器采用的大功率高能紫外線放電管，屬低壓水銀放電管，發出的紫外線波長主要為170nm及184.9nm（目前正在研究開發150nm到184.9nm波長系列產品），光子能量分別為742 KJ/mol和647 KJ/mol。要裂解切斷污染物質分子的分子鍵，就要使用發出比污染物質分子的結合能強的光子能。 表1列出了主要的化學分子的結合能。由表1中可知，大多數化學物質的分子結合能比170nm及184.9nm波長紫外線的光子能量低，所以，本UV高效光解凈化器能分解除碳，鈣，金屬外的大多數化學物質。
表1：部分化學分子鍵的結合能
四、性能優勢：
（1）、高效除惡臭：能高效去除揮發性有機物（VOC）、無機物、硫化氫、氨氣、硫醇類等主要污染物，以及各種惡臭味，脫臭效率最高可達99%以上，脫臭效果大大超過國家1993年頒布的惡臭污染物排放標準（GB14554-93）和1996年頒布的《大氣污染物綜合排放標準》(GB16297-1996)。
（2）、無需添加任何物質：只需要設置相應的排風管道和排風動力，使惡臭/工業廢氣通過本設備進行分解凈化，無需添加任何物質參與化學反應。
（3）、適應性強： UV高效光解凈化器可適應高濃度，大氣量，不同工業廢氣物質的脫臭、凈化處理，可每天24小時連續工作，運行穩定可靠。
（4）、運行成本低：UV高效光解凈化器無任何機械動作，無噪音，無需專人管理和日常維護，只需作定期檢查，本設備能耗低，設備風阻極低＜50pa,可節約大量排風動力能耗。
（5）、無需預處理：有機氣體無需進行特殊的預處理，如加溫、加濕等,設備工作環境溫度在攝氏-30℃－95℃之間，濕度在30%－98%、PH值在2-13之間均可正常工作。
（6）、設備占地面積小，自重輕：適合于布置緊湊、場地狹小等特殊條件，設備占地面積＜1.2平方米/處理10000m3/h風量。
（7）、優質進口材料制造：防火、防腐蝕性能高，設備性能安全穩定，采用不銹鋼材質，設備使用壽命在十五年以上。
（8）、環保高科技專利產品：采用國際上最先進技術理念，通過專家及我公司工程技術人員長期反復的試驗，開發研制出的，具有完全自主知識產權的高科技環保凈化產品可徹底分解工業廢氣中有毒有害物質，并能達到完美的脫臭、凈化效果，經分解后的工業廢氣，可完全達到無害化排放，不產生二次污染，同時達到高效消毒殺菌的作用。
五、使用范圍

六、UV高效光解凈化器工作原理圖

一、利用特制的高能高臭氧UV紫外線光束照射惡臭氣體，改變惡臭氣體的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。
二、利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。
UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對惡臭氣體及其它刺激性異味有立竿見影的清除效果。
三、惡臭氣體利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氧化反應，使惡臭氣體物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。
四、利用高能UV光束裂解惡臭氣體中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到脫臭及殺滅細菌的目的．

產品性能綜述
一、高效除惡臭：能高效去除揮發性有機物（VOC）、無機物醇類等主要污染物，以及各種惡臭味，脫臭效率可達99.9%以上，脫臭效果大大超過國家1993年頒布的惡臭污染物排放標準（GB14554-93）．
二、無需添加任何物質：只需要設置相應的排風管道和排風動力，使惡臭氣體通過本設備進行脫臭分解凈化，無需添加任何物質參與化學反應。，
三、適應性強：可適應高濃度，大氣量，不同惡臭氣體物質的脫臭凈化處理，可每天24小時連續工作，運行穩定可靠。
四、運行成本低：本設備無任何機械動作，無噪音，無需專人管理和日常維護，只需作定期檢查，本設備能耗低，（每處理1000立方米/小時，僅耗電約0.1度電能），設備風阻極低＜30pa,可節約大量排風動力能耗。
五、無需預處理：惡臭氣體無需進行特殊的預處理，如加溫、加濕等,設備工作環境溫度在攝氏-30o－95o之間，濕度在40%－98%之間均可正常工作。
六、設備占地面積小，自重輕：適合于布置緊湊、場地狹小等特殊條件，設備占地面積＜1平方米/處理10000m3/h風量。
七、優質進口材料制造：防火、防腐蝕性能高，性能穩定，使用壽命長。
八、環保高科技專利產品：采用國際上最先進技術理念，通過專家及我公司工程技術人員長期反復的試驗，開發研制出的，具有完全自主知識產權的高科技環保凈化產品，可徹底分解惡臭氣體中有毒有害物質，并能達到完美的脫臭效果，經分解后的惡臭氣體，可完全達到無害化排放，絕不產生二次污染，同時達到高效消毒殺菌的作用。

等離子分解區：
       低溫等離子體降解污染物是利用這些高能電子、自由基等活性粒子和廢氣中的污染物作用，使污染物分子在極短的時間內發生分解，并發生后續的各種反應以達到降解污染物的目的。ZKDLZ-型系列等離子有機廢氣凈化器采用了獨特的吸附－分解－碳化最新工藝技術設計，采用標準模塊設計等優點，是一種干法處理有機廢氣的凈化設備。它改變了使用活性碳材料的工藝技術，無需再生處理原料，無需專人負責，不產生二次污染，更換及維護保養方便（可在設備正常運行情況下更換維護操作）。ZKDLZ-型系列等離子有機廢氣凈化器產品，無需增大抽風設備風阻小，安裝簡便，可根據客戶現場環境要求分組制造，方便運輸及安裝。設備結構緊湊，投資低，操作方便，產品采用標準型材料制造，或采用全不銹鋼材料制造，處理風量有6000～60000m3／h，以上是目前處理工業有機廢氣污染的先進設備;采用脈沖高壓高頻等離子體電源和齒板放電裝置，使其產生高強度、高濃度、高電能的活性自由基，在毫秒級的時間內，瞬間對有害廢氣分子進行氧化還原反應，將廢氣中的大部分污染物降解成二氧化碳和水及易處理的物質。
       利用催化氧化劑的強氧化性和高吸附性，持續地對等離子體未處理盡的污染物和生成的物質進行催化氧化反應，使有害廢氣經多級凈化后最終達標排放。
       新穎的結構設計將低溫等離子體的發生裝置和催化氧化裝置有機地結合在同一凈化設備內，最大限度地發揮了復合凈化地效能，使之滿足占地小，重量輕，能耗少，效率高地設計要求。
       注：進風口有兩層漆霧簡單預處理除塵棉，出風口有兩層活性炭棉，紫外燈管之間有加光催化棉,都以’S’型走風，阻力小。







Uv光氧空氣凈化
技術參數
處理風量:2000m3/H-100000m3/H
有機廢氣凈化率:95%
電源電壓:380V/50Hz220V/50H2
電功率500W-6000W
產品簡介
1、本產品利用特制的高能光束照射惡臭
氣體,裂解惡臭氣體,如:氦、三甲胺
硫化氫和苯乙烯,硫化物/苯、甲苯
甲苯的分子鏈結構,使有機或無機高分子
惡臭化合物分子鏈,在高能紫外線光束照
射下,降解轉變成低分子化合物,如Co2
H2O等
2、利用高能高臭氧UV紫外線光束分解
空氣中的氧分子產生游離氧,即活性氧
因游離氯所攜正負電子不平衡所以需與
氧分子結合,進而產生臭氧。
3、惡臭氣體利用排風設備輸入到本凈化
設備后,凈化設備運用高能C波光束及臭
對惡臭氣體進行協同分解氧化反應,使
惡臭氣體物質其降解轉化成低分子化合物
4、利用高能UV光末裂解惡臭氣體中細
的分子鍵,破壞細菌的核酸,再通過臭氧
進行氣化反應,徹底達到脫臭及殺滅細菌的目的。


光氧催化廢氣處理裝置采用紫外線光源對廢氣分子鏈進行凈化的專業技術運用253.7納米波段光切割、斷鏈，燃燒，裂解廢氣分子鏈，改變分子結構，為第一重處理：去185納米波段對廢氣分子進行催化氧化，使破壞后的分子或中子、原子以03進行結合,使有機或無機高分子惡臭化合物分子鏈,在催化氧化過程中,轉變成低分子化合物C02劑,催化劑采用蜂窩狀金屬網孔作為載體上相對應的惰性催方位與光源接觸催化劑在338納米光源以下發生催化反應,放大10-30倍光源效與廢氣進行充分反應,縮短廢氣與光源接觸時間,從而提高廢氣凈化
率,催化劑還具有類似于植物光合作用,對廢氣化效果,為第三重處理,通過三重處理后的廢氣其除臭最高可達99%以上,凈化、脫臭效果大大超過國家1993年頒布的惡臭污染物排放標準
